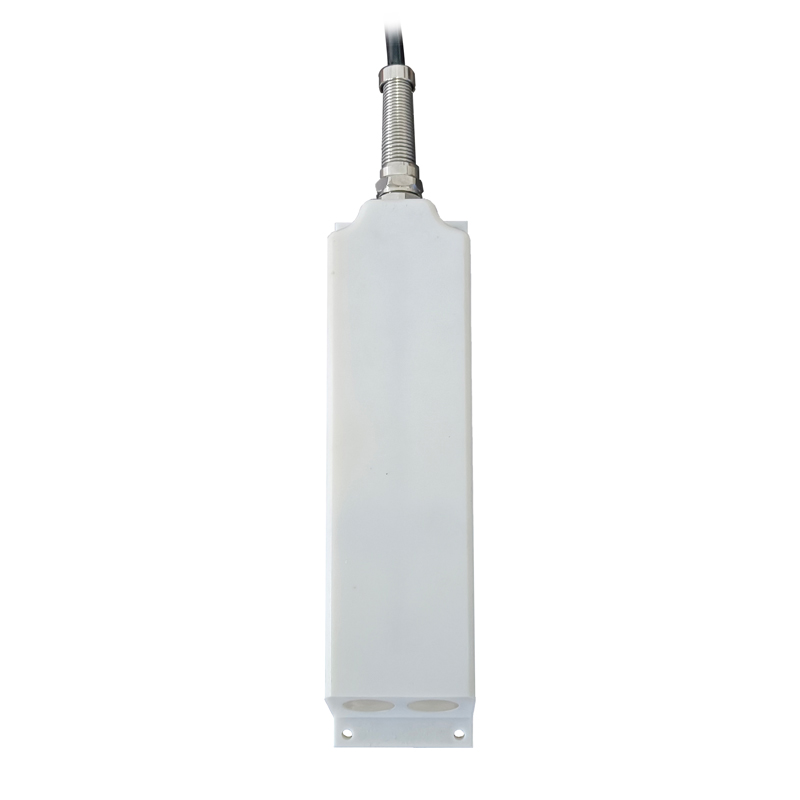

多普勒流速儀

一、多普勒流速儀產品原理

多普勒流速儀又稱多普勒式超聲流量計，多普勒流速儀是一款性價比非常高的接觸式測流設備，是利用多普勒頻移物理原理來測量水流速度的，尤其適用于濁度大于20mg/L的流體流量測量。在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應。聲波頻率在移向觀察者時變高，遠離觀察者時變低。多普勒流速儀通過計算頻率變化計算流速。

二、多普勒流速儀技術參數

1.供電：DC10-15V

2.工作電流：80-180mA 12V

3.聲波頻率：2MHZ

4.盲區：6.5-7厘米(水位低于盲區測量數據精度低）

5.流速范圍：0m~+6m/s，

6.精度：±1.0%±1cm/s

7.水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

8.水溫：量程：-10℃～60℃，精度：±1℃

9.瞬時流量范圍：0～99.99m3/s

10.累計流量范圍：0.1m3～999999m3

三、多普勒流速儀安裝說明

正常安裝保證在最低水位以下20CM，以免暴露水外

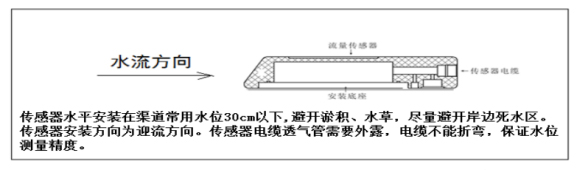

傳感器安裝示意：

四、多普勒流速儀注意事項

1.傳感器需要避開淤泥，避開石子等物體撞擊，水草多的地方需要加裝格柵避免水草纏繞。

2.傳感器安裝方向，傳感器發射面需要迎流方向安裝。

3.傳感器有聲波盲區，盡量保證傳感器在水下20厘米以下( 傳感器半暴露水下、或者被污泥遮擋可能會出現虛假數據，概率非常低，通常數據會出現大數比如2米/秒以上，建議使用傳感器二次開發人員可以通過水位高低屏蔽大流速值，或者實際應用場合水流速沒有那么大可以直接屏蔽大于2米以上流速）。

4.線纜通氣管不難折傷，影響水位測量。

5.盡量做好信號和電源防雷工作。

6.傳感器線纜接長的話需要加485中繼，電源避開變頻器干擾。
