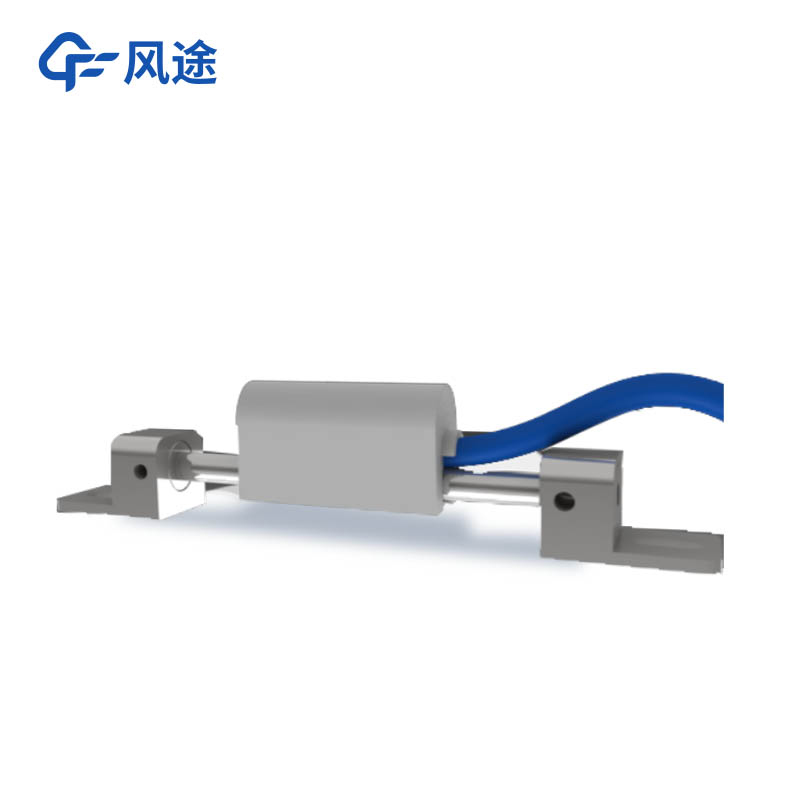

振弦式表面應變計

一、振弦式表面應變計產品概述

振弦式表面應變計又稱表面式應變計，應變計用于長期布設在水工結構物或其它結構物的表面，使用時將傳感器粘貼到混凝土結構表面，也可點焊或用螺釘。該振弦式表面應變計主要安裝于管線、樁基和橋梁等各種結構表面，測量結構物表面的應變量，內置模擬溫度傳感器可同步測量布設點的溫度，用于表面式振弦式表面應變計的溫度修正。

二、振弦式表面應變計應用場景

橋梁、隧道、軌道交通、水利、建筑物

三、振弦式表面應變計產品特點

1.采用進口鋼弦設計，具有靈敏度與精度?、線性與穩定性好等優點

2.使用水工電纜，滿足長期置于水工建筑物內、外部監測環境

3.內置溫度傳感器，便于進?溫度補償

4.不銹鋼外殼設計，具有抗壓、抗徑向?等特點

四、振弦式表面應變計技術參數

標距L：100mm

分辨率:≤0.2% F.S.

測溫精度:±0.5℃

耐水壓:≥0.2 Mpa

絕緣電阻:≥50MΩ

測溫范圍:-20℃?+70℃

外形尺寸：174*26*38mm

應變測量范圍：拉伸：3000με;壓縮：3000με
