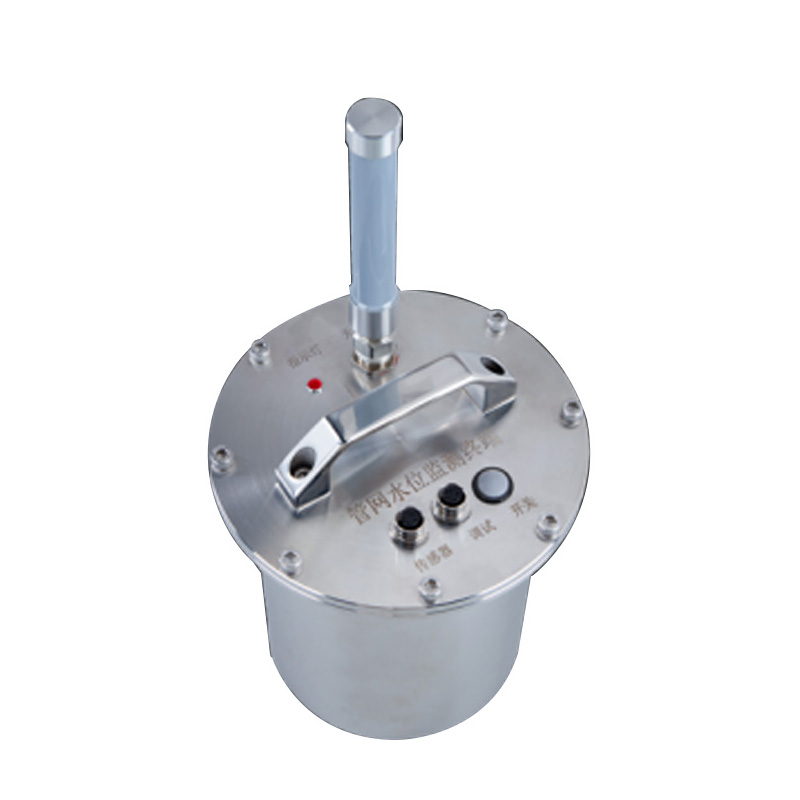

管網液位計

一、管網液位計產品簡介

管網液位計又稱城市排水管網水位監測設備， 管網液位計監測排水管道中水體的液位數據，具有自動采集存儲數據、無線上傳、低功耗等特點，可用于科學指導排水管網養護。GSW1系列一體式液位計采用了雷達與壓力一體式的設計，可同時選用雷達、壓力或選用其中一種水位傳感器，

雷達測量采用目前先進的測距模式—FMCW調頻連續波模式，能夠替代激光測距雷達，工業超聲波測距雷達等產品，

并同時支持選配投入式壓力傳感器，可通過壓力和雷達雙傳感器測量模式測量管網水位，通過算法分析，確保水位計測量的準確性。

產品體積小巧，結構緊湊，適用于管網、戶外等多種測距應用場景。

二、管網液位計優勢特點

非接觸式安裝設計，體積小巧，結構緊湊

自帶電池、無須考慮供電事宜

精度高，功耗低，抗干擾能力強，安裝方便

適用場景多：湖泊河流、山洪預警、蓄水池、污水管網等水位監測

三、管網液位計技術參數

供電：標配35AH三元鋰電池

雷達傳感器(用戶根據需求配置)：內置120G雷達傳感器模組

發射頻率：120GHz

輸出功率（EIRP）：13~20dBm

波束寬度（-3dB）：水平方向3°，垂直方向3°

測距范圍：0.2~40m

測量精度：±10mm

分辨率：1mm

響應時間：3s

外接傳感器：可外接壓力式傳感器（測距范圍：0.1-10m，測量精度：0.5%F.S，分辨率：1mm）。

存儲：內置64M數據存儲芯片，可存儲10萬條數據，存儲時間≥10年；內置1塊鐵電存儲芯片，用于存儲配置數據，擦寫次數≥100億次。

無線通訊：支持NB/4G無線傳輸，默認NB傳輸，可選配4G。

狀態采集：內置電流采集芯片，可采集設備實時電流。

本地升級：支持本地RS485升級程序。

工作模式：支持連續工作模式和低功耗工作模式。

1.連續工作模式：該模式下設備連續不間斷采樣和上傳，傳感器數據定時采集，采集周期可設置；數據定時上報，上報周期可設置。

2.低功耗工作模式：該模式下，CPU控制傳感器定時上電，采集數據，上電周期和上電時間可設置；設備定時上報，上報周期可設置，上報方式支持實時上報和統一上報，實時上報模式是指設備采集到數據后即刻上報，統一上報是指設備采集多次后，數據統一上報。相應的參數均可配置。

續航時間：在10分鐘采集一次/1小時傳輸一次模式下，工作時間≥12個月

通訊接口：標配1路NB-iot或4G無線傳輸接口、1路RS485接口。

通訊協議：數據上傳出廠默認支持《我司AN-UNION協議》，可選配《SL651-2014 水文監測數據通訊規約》或《HJ 212-2017 污染物在線監控(監測)系統數據傳輸標準》

遠程配置：平臺下發配置指令/參數，終端連接平臺后自動修改配置信息

天線類型：防水玻璃鋼高增益天線

外殼材質：304不銹鋼

外形尺寸：Φ174mm*H206mm（不含天線）

防護等級：IP68

工作溫度：﹣30~85℃

存儲溫度：﹣40~85℃
